Name: シアンブルー赤外線吸収ガラスフィルター
Brand: Nantong Xiangyang Optical Element Co.,Ltd.

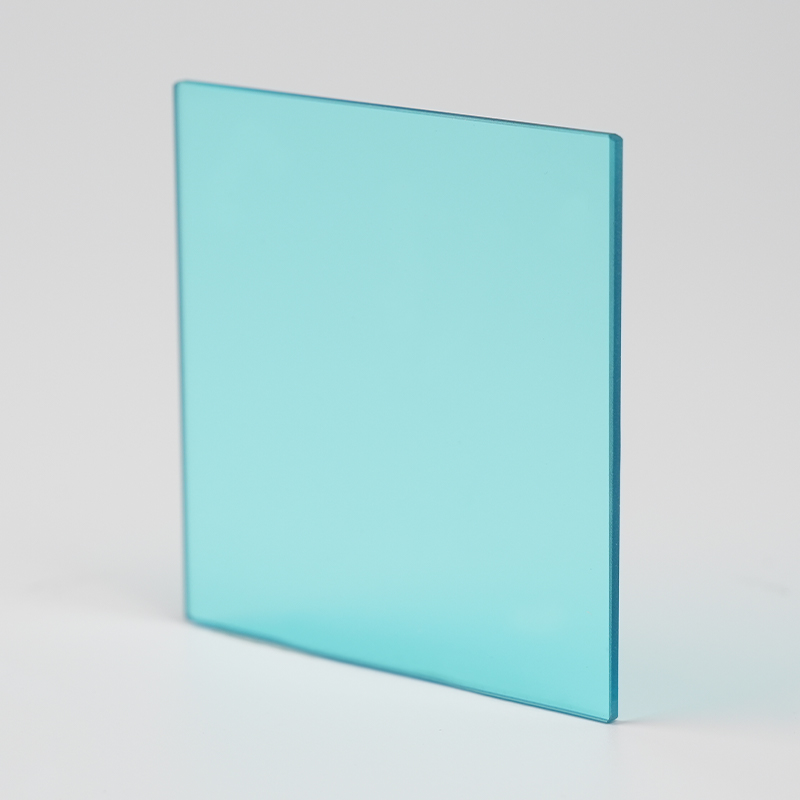

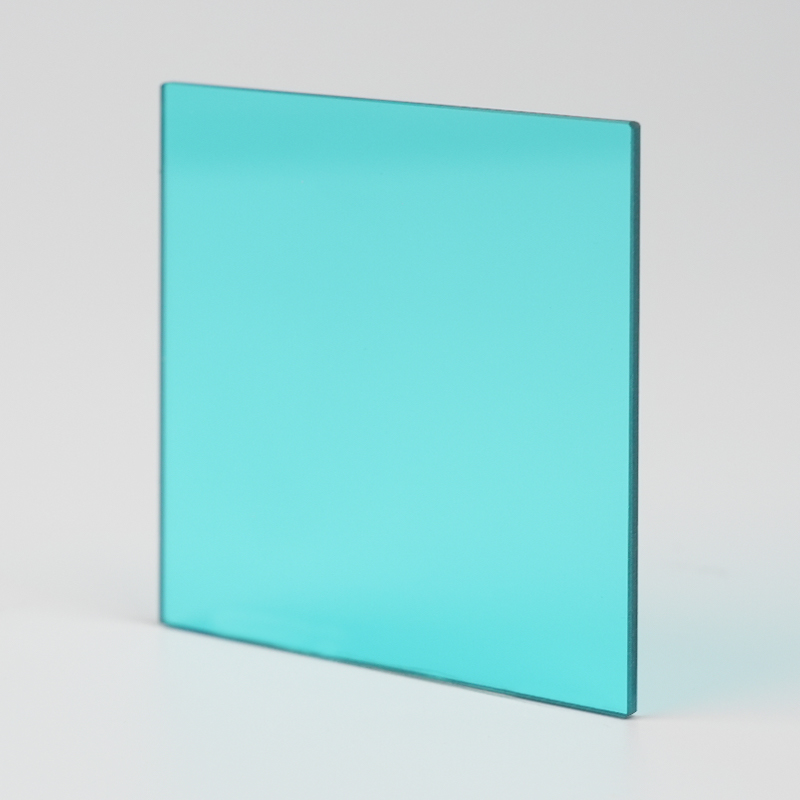

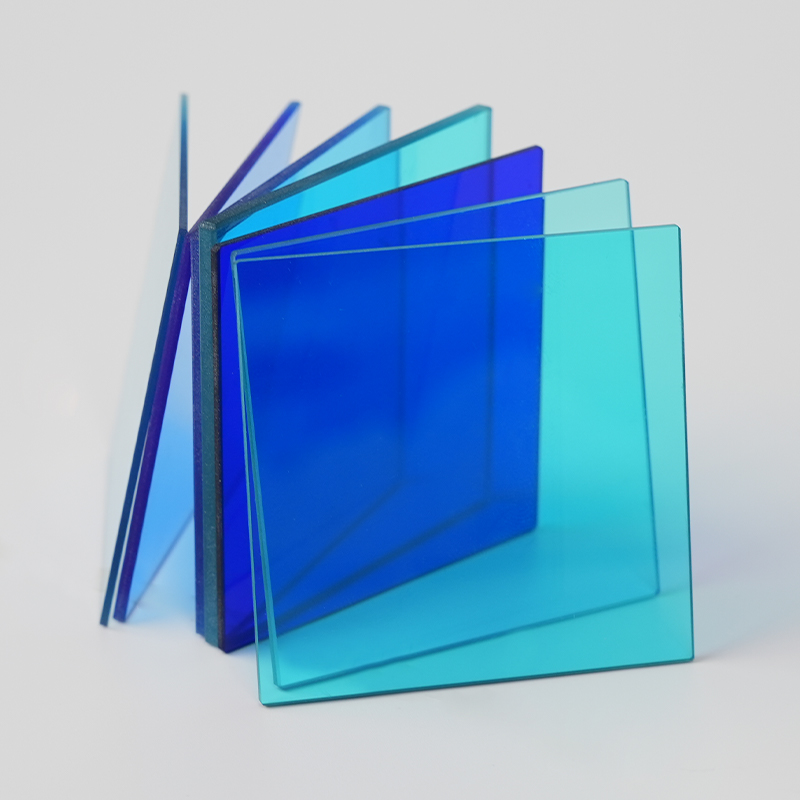

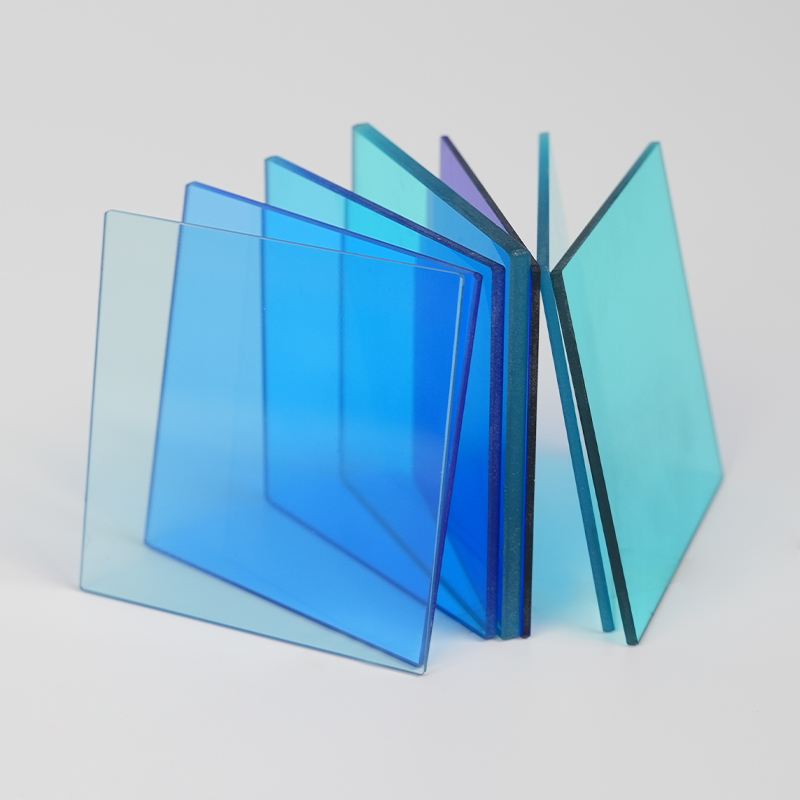

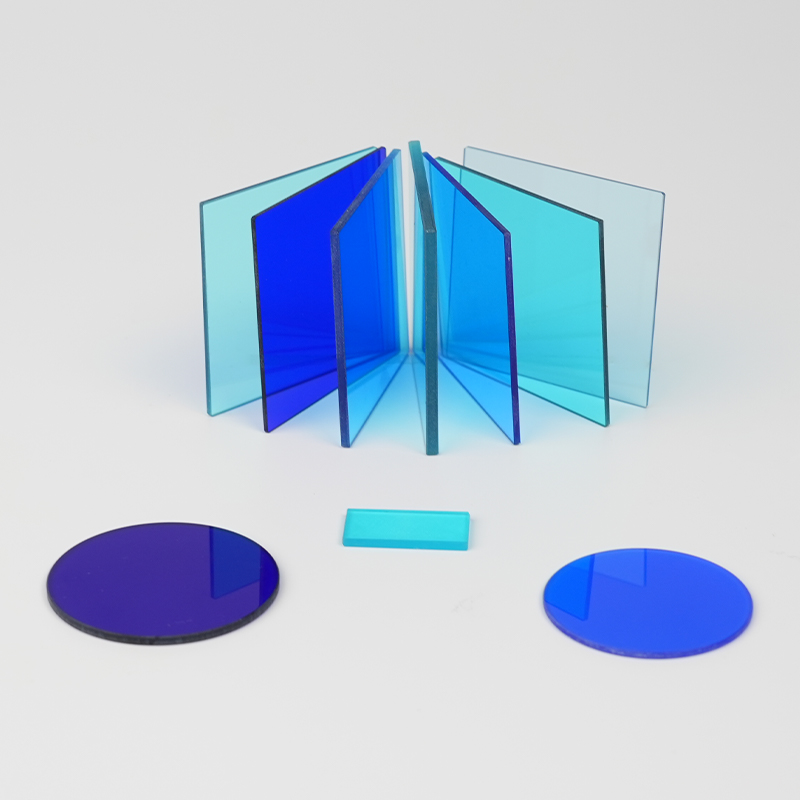

シアンブルー赤外線吸収ガラスフィルター

シアンブルー赤外線吸収ガラスフィルターは、特定の波長範囲内の赤外線を吸収し、可視光のみを通過させるように特別に設計された高性能光学フィルター素材です。これらのフィルターは優れた演色能力を備えており、カメラ、レーザー機器、センサー、光学機器など、赤外光の干渉を最小限に抑えることが重要な光学システムで一般的に使用されています。シアンブルーの赤外線吸収ガラスフィルターは、赤外線を効果的に除去することで画質を向上させ、赤外線による画像の歪みやノイズを防ぎます。これらは産業、科学研究、およびハイエンドの画像機器で広く使用されています。

製品パラメータ

1. 特徴

番号	厚さ(mm)	A[2856k]			D65			化学的安定性		ND	α×10-7(/℃)	ガラス転移温度(℃)	TS(℃)	S
番号	厚さ(mm)	x	y	Y	x	y	Y	DA	DW	ND	α×10-7(/℃)	ガラス転移温度(℃)	TS(℃)	S
QB16	2	0.43	0.411	82.4	0.3	0.327	84.7	6	5	1.52				2.64
QB17	2	0.424	0.417	71.4	0.299	0.334	74	6	5	1.515				2.6
QB18	2	0.4	0.413	75.2	0.274	0.315	78.3	1	3	1.518	90	490	555	2.5
QB19	2	0.247	0.25	12.2	0.175	0.137	15.6	1	3	1.477	93	428	520	2.25
QB21	2	0.345	0.439	62.1	0.244	0.326	68.8	6	5	1.535	100	421	463	2.86

2. 技術的要件

番号	厚さ(mm)	400(nm)	420(nm)	450(nm)	500(nm)	540(nm)	650(nm)	700(nm)	800(nm)	1000(nm)
QB16	2	≧88.3			≧87.9		64.9～72.8		33.3～48.1
QB17	2			≥69.7				27.7～44.0		≤10.1
QB18	2		≧88.5			80.0～87.7		25.3～59.3
QB19	2	70.0以上				560≧10.0	620≦3.0	≤13.0
QB21	2	360≧50.0			≧83.0		680≦4.5

3. 気泡、スジ、ストレスマークのグレーディング

番号	バブル	ストライプ	ストレス
QB16	D	3C	3
QB17	D	3C	3
QB18	D	3C	3
*QB19	D-C	4	3
QB21	D	3C	4

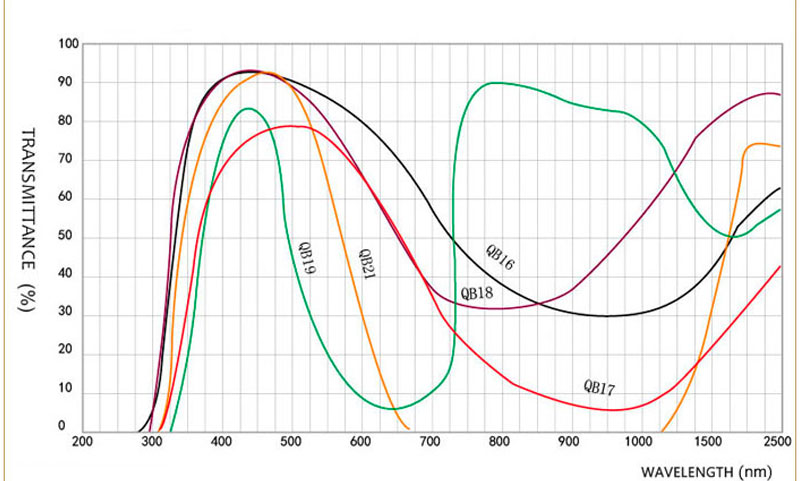

4. スペクトル図

1. 特徴

番号	厚さ(mm)	A[2856k]			D65			化学的安定性		ND	α×10-7(/℃)	ガラス転移温度(℃)	TS(℃)	S
番号	厚さ(mm)	x	y	Y	x	y	Y	DA	DW	ND	α×10-7(/℃)	ガラス転移温度(℃)	TS(℃)	S
QB23	2	0.207	0.385	20.8	0.165	0.248	27.7	1	2	1.517	93	477	550	2.56
QB24	2	0.149	0.035	0.7	0.153	0.028	1.9	4	3	1.513	93	477	550	2.56
QB26	2	0.318	0.47	42.4	0.233	0.36	48.5	6	5	1.536	74	549	624	2.82

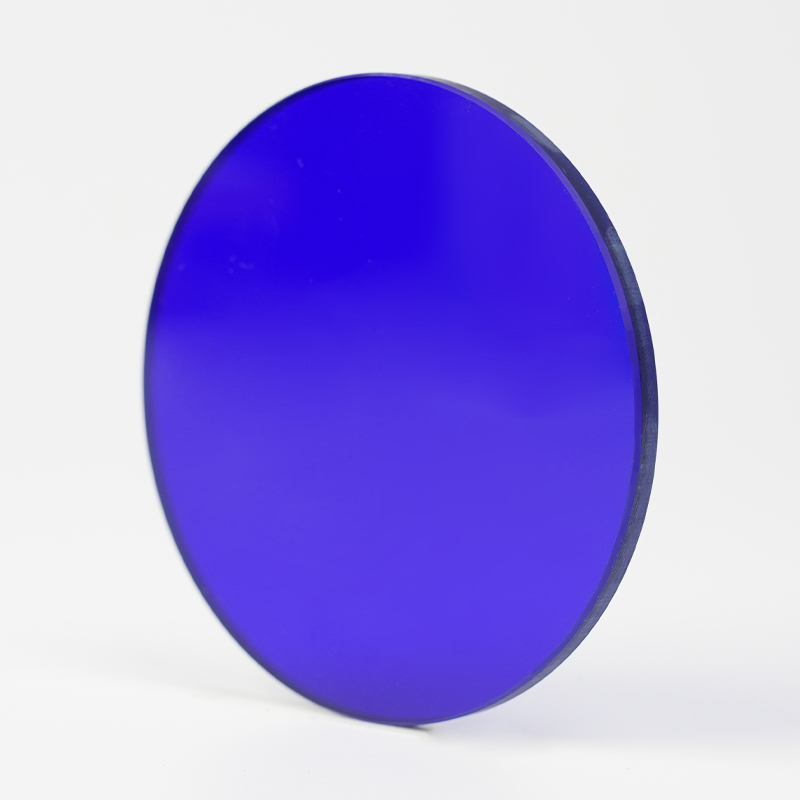

QB29	2	0.151	0.033	0.7	0.154	0.026	1.8	1	2	1.517	93	477	550	2.56

2. 技術的要件

番号	厚さ(mm)	320(nm)	334(nm)	350(nm)	405(nm)	480(nm)	600(nm)	633(nm)	694(nm)	750(nm)
QB23	2			≤4.0		≧60.3			≤0.1
QB24	2		≤14.7		≧68.0	≤19.4	≤0.1			≤0.9
QB26	2			≥10.6		510≧70.9	633≦5.7	≤5.7	≤0.1
QB29	2	≤23.0			380≧83.0	≤22.0	≤0.1		≤14.7

3. 気泡、スジ、ストレスマークのグレーディング

番号	バブル	ストライプ	ストレス
QB23	C - B	3C	3
QB24	C - B	3C	3
QB26	D～C	3C	4
QB29	C - B	3C	3

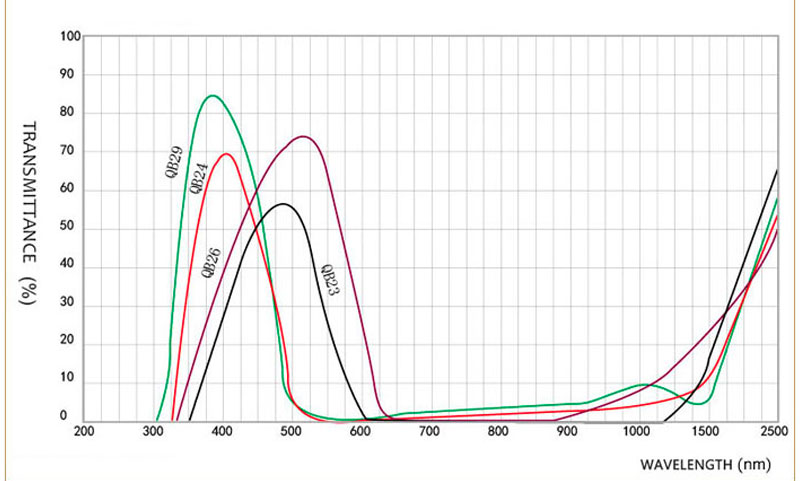

4. スペクトル図

5-1.特徴

番号	厚さ(mm)	A[2856k]			D65			化学的安定性		ND	α×10-7(/℃)	ガラス転移温度(℃)	TS(℃)	S
番号	厚さ(mm)	x	y	Y	x	y	Y	DA	DW	ND	α×10-7(/℃)	ガラス転移温度(℃)	TS(℃)	S
QB38	1	0.471	0.418	80				6	5	1.532	98	452		2.76
QB39	1	0.364	0.431	66				6	5	1.512	97	322		2.74

5-2.技術的要件

番号	厚さ(mm)	350(nm)	405(nm)	514(nm)	633(nm)	694(nm)	1060(nm)
QB38	1	≧73.6	≧85.6	≧87.4	≤61.6	≤29.4	≤5.5
QB39	1	≧54.6	≧77.4	≧84.6	≤27.3	≤2.7	≤0.091

5-3.気泡、縞模様、ストレスマークのグレーディング

番号	バブル	ストライプ	ストレス
QB38	C - B	3C	3
QB39	C - B	3C	3

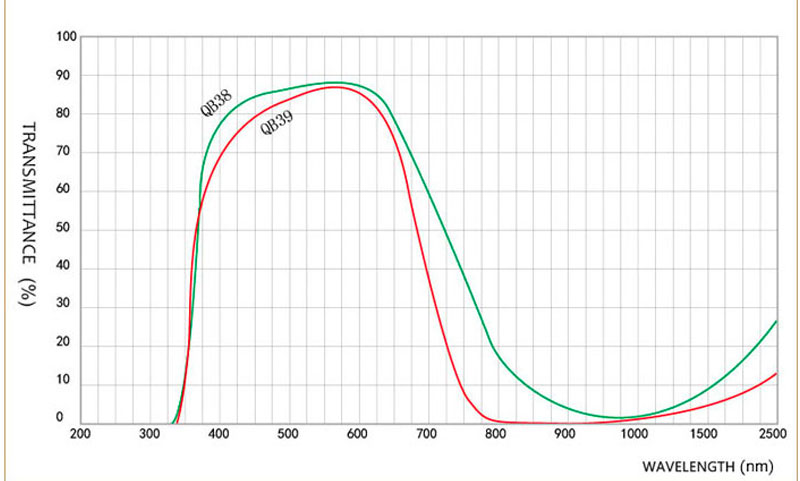

5-4.スペクトル図
