無色の光学ガラスとは何ですか?プロパティ、タイプ、およびアプリケーション

とは何ですか無色の光学ガラス

無色の光学ガラスは、最小限の吸収で可視光を透過し、色の色合いがほとんどなく、屈折挙動が厳密に制御されるように配合された精密光学材料です。主に構造的または装飾的な目的で製造される通常のガラスとは異なり、無色の光学ガラスは、ガラスを通過する光が予測可能かつ再現可能な方法で曲がり、進むように設計されています。この予測可能性により、無色の光学ガラスで作られたレンズ、プリズム、フィルター、センサーウィンドウが正確な画像を形成し、ある製造バッチから次の製造バッチまで一貫した光路を維持することが可能になります。

実際には、無色の光学ガラスは通常、 可視光線透過率90パーセント以上 400 ～ 760 ナノメートルの帯域にわたって、選択された配合物は 95% を通過します。ガラスは、入ってくる光をほとんど吸収および散乱しないため、通過する画像と信号は鮮明に保たれ、色の変化は最小限に抑えられます。

可視スペクトル全体にわたるほぼ中間色の透過率
低分散で色収差を低減
一般的な動作温度全体にわたって安定した屈折率
精密な切断、研削、コーティングに適しています。

主要な物理的および光学的特性

無色の光学ガラスの価値は、メーカーが溶融およびアニーリング中に制御する一連の測定可能な特性によって決まります。これらの無色の光学ガラスの特性は、単純な拡大鏡から多要素カメラのレンズに至るまで、光学システム内で材料がどのように動作するかに影響を与えます。

高い可視光透過率

400 ～ 760 ナノメートル帯域の透過率は通常 90 ～ 95% の間に収まります。これは、ガラスに入射する光のほとんどが吸収または散乱されずに反対側に到達することを意味します。透過率が高いと画像が明るく保たれ、顕微鏡や分析センサーなどの機器での信号損失が減少します。

低い分散と高いアッベ数

分散は、材料が異なる波長の光を異なる量でどの程度曲げるかを表します。高いアッベ数で配合された無色の光学ガラスは、光の拡散を不均一に抑え、赤、緑、青の波長を同じ点に近づけて焦点を合わせ、画像エッジでの色のにじみを軽減します。

温度変化下でも光学定数が安定

屈折率と分散係数は、周囲温度が上昇または下降してもわずかに変化するように計算されています。これは、屋外、車内、または温度が厳密に制御されていない産業環境で動作する機器では重要です。

機械的および化学的耐久性

無色の光学ガラスは一般に、切断、研削、穴あけ、コーティングに亀裂や光沢を失うことなく耐えられ、通常の取り扱いや保管中の湿気や軽度の化学物質への曝露による徐々に表面が劣化することにも耐えます。

一般的な無色光学ガラスの特性カテゴリの一般的な参照範囲。説明のために比較スケールで示されています。

可視スペクトル全体の透過率

透過率はすべての波長にわたって完全に平坦ではありません。ほとんどの無色の光学ガラスは、スペクトルの紫端から緩やかな上昇、可視範囲の中央までの広い高透過率平坦部、深赤色の波長付近でわずかな先細りを示し、正確な形状は組成と物理的厚さに依存します。

可視帯域にわたる無色の光学ガラスの一般化された透過率曲線形状。特定のバッチ測定ではなく説明のために示されています。

厚さも役割を果たします。薄いセクションは、特定の組成に対してより多くの光を透過します。そのため、光学設計者は、完成したコンポーネントの透過率値を目標とするときに、材料の種類と物理的厚さを一緒に指定します。

一般的な種類と分類無色の光学ガラス

無色の光学ガラスは、組成に基づいていくつかの広いグループに分類されます。各ファミリーは透過率、分散、硬度、および処理動作のバランスが異なるため、正しい選択は構築する光学システムによって異なります。

一般的な無色光学ガラスファミリーの参考比較
ガラスファミリー	典型的な屈折率	相対分散	共通使用
王冠型無色ガラス	約1.52	低い	一般レンズ、プリズム
無色ホウケイ酸ガラス	約1.51	低い	計器窓、フィルター
石英系光学ガラス	約1.46	非常に低い	UV透過コンポーネント
フリント式無色ガラス	約1.58	中等度	アクロマートレンズの組み合わせ

単一のサプライヤー仕様ではなく一般的な比較のために提供された、ガラス族ごとのおおよその屈折率。

無色の光学ガラスと通常のガラスの性能の比較

無色の光学ガラスと通常のガラスの主な違いは、外観ではなく制御です。通常の窓や容器のガラスは主に構造的および視覚的な基準に従って製造されますが、無色の光学ガラスは一貫した光学基準に従って製造されます。つまり、屈折率、透過率、表面精度がバッチごとにチェックされ、厳しい公差内に保たれます。

5 つのパフォーマンスの側面にわたる定性的な比較。説明のために 1 から 5 の相対的なスケールで評価されます。

一般に、無色の光学ガラスは、光学的透明性と分散制御に関してより高いスコアを獲得します。これは、これら 2 つの要素が溶融中に特別に設計されるためです。一方、通常のガラス配合は光学性能に合わせて調整されていません。

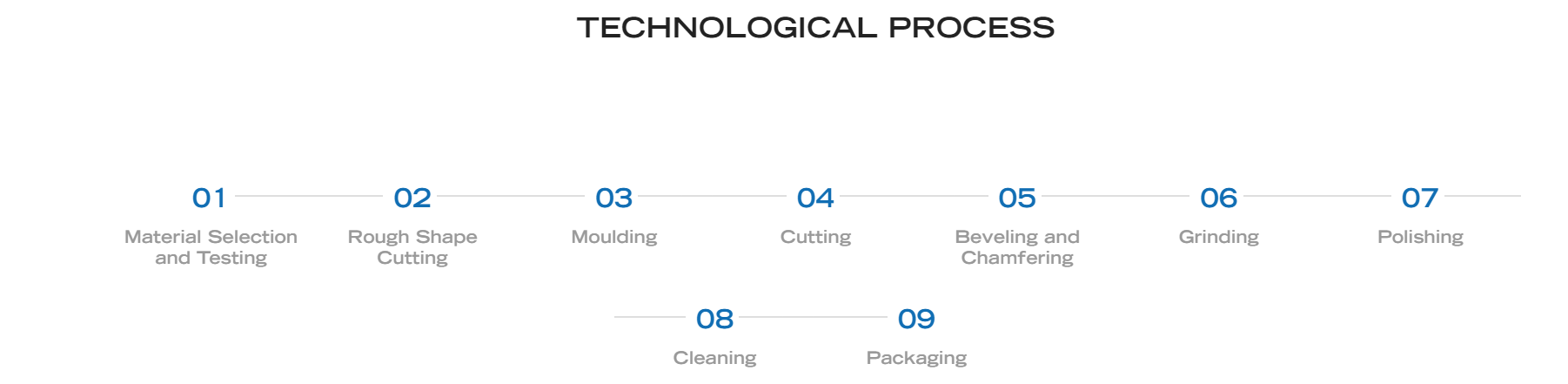

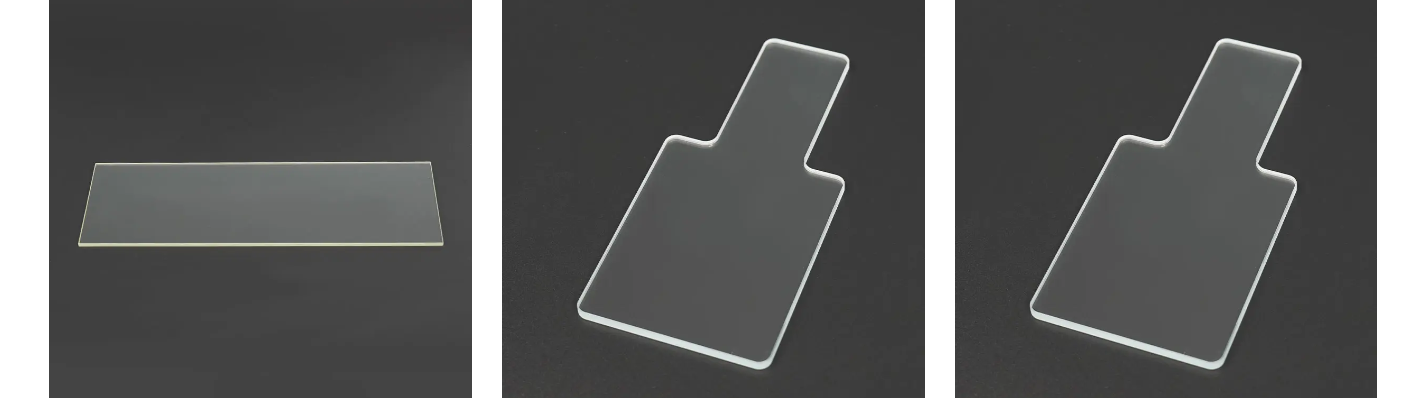

製造工程と構造設計

無色の光学ガラスの製造にはいくつかの制御された段階が含まれており、それぞれの段階が最終的な透過率、表面精度、完成部品の機械的信頼性に影響します。

原料のバッチ処理と制御された温度での溶解
内部応力を緩和し、屈折率を安定させるためのゆっくりとしたアニーリング
対象部品に合わせたサイズのブランクへの荒切削
必要な曲率や平面度まで精密研削
光学グレードの表面仕上げを実現するための精密な研磨
反射防止またはスペクトルフィルタリング用のオプションのコーティング

研削、研磨、コーティングを経て完成した無色の光学ガラスブロックの簡略構造図。

無色の光学ガラスの主な用途

無色光学ガラスは、光を予測通りに透過し、精密加工によってその形状を保持するため、画質や信号精度が重要となる幅広い機器に応用されています。

分野別の無色光学ガラスの使用量を相対的に強調したものであり、市場調査の数値としてではなく説明のために示されています。

光学機器 such as microscopes, telescopes, and rangefinders
医療および生化学分析機器
電子機器の窓、センサーカバー、ディスプレイ部品
航空および科学研究機器
研究室および教育用の光学デモンストレーションツール

無色の光学ガラスのメーカーまたはサプライヤーの選択

信頼できる無色光学ガラスのメーカーを選択することは、生産工程全体にわたる完成したコンポーネントの性能と一貫性の両方に影響します。サンプルを注文する前に、いくつかの実用的なポイントを確認する価値があります。

切断、研削、研磨、コーティングを1つの施設で行うため、工程間のハンドリングのばらつきが少なくなり、加工範囲が広がります。
バッチの一貫性により、屈折率と透過率は、ある製造工程から次の製造工程まで厳しい許容範囲内に留まります。
サイズ、曲率、コーティングの要件はプロジェクトごとに異なることが多いため、カスタマイズ可能
社内測定装置により部品の出荷前に光学定数のチェックをサポートするため、テスト機能が向上します。
仕様の最終決定とサンプル作成中の明確なコミュニケーションと技術サポート

無色の光学ガラスのサプライヤーを調査するバイヤーは、このプロセスの一環として地域の製造拠点を比較することがよくあります。中国を拠点とする無色光学ガラスメーカーは、単一のサプライチェーン内で未加工のガラスからコーティングされた完成部品までの統合処理を提供できるため、カスタムオーダーや繰り返し生産のコミュニケーションサイクルが短縮されます。

製造背景と生産能力

江蘇省の約10,000平方メートルの敷地を拠点とする当社の施設では、1996年以来、有色および無色の光学ガラスの製造と、平板ガラスのスクリーン印刷および強化を行っています。光学部品部門では、有色および無色の光学ガラスフィルターに注力しており、紫外・可視光領域および近赤外・赤外領域をカバーしており、100種類以上のガラス製品バリエーションを現場で加工しています。

現場の加工設備は、切断、研削、研磨、コーティングをサポートし、社内の検査機器は部品を梱包して出荷する前に光学性能をチェックするために使用されます。製造されたコンポーネントは、光学機器、医療および生化学機器、分析機器、エレクトロニクス、航空、研究または教育現場で使用されており、個々の顧客が要求するカスタム無色光学ガラス仕様に合わせて OEM および ODM 加工が可能です。
