Name: 赤色カットオフガラスフィルター
Brand: Nantong Xiangyang Optical Element Co.,Ltd.

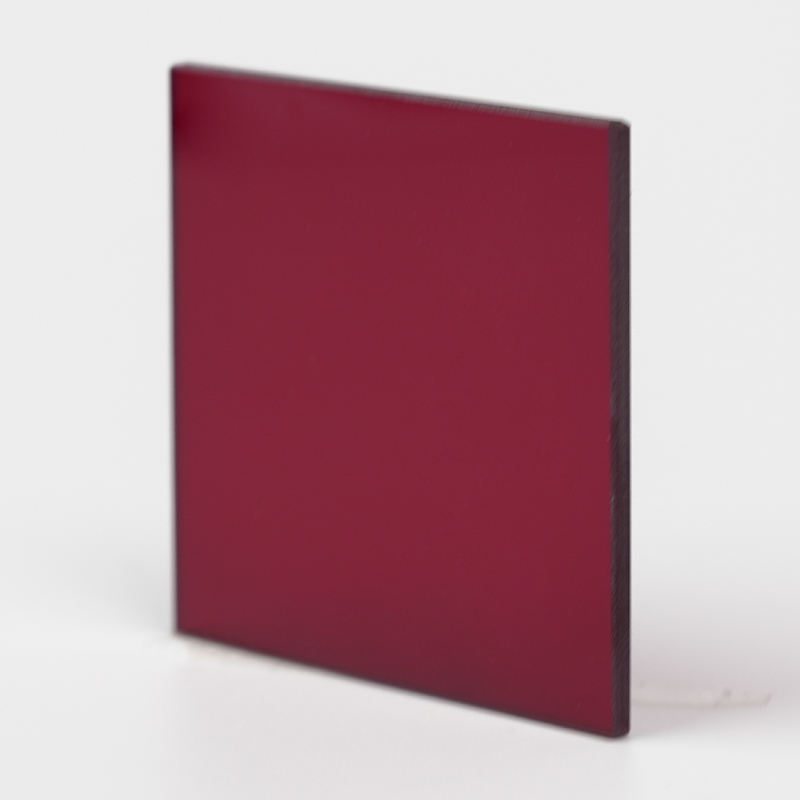

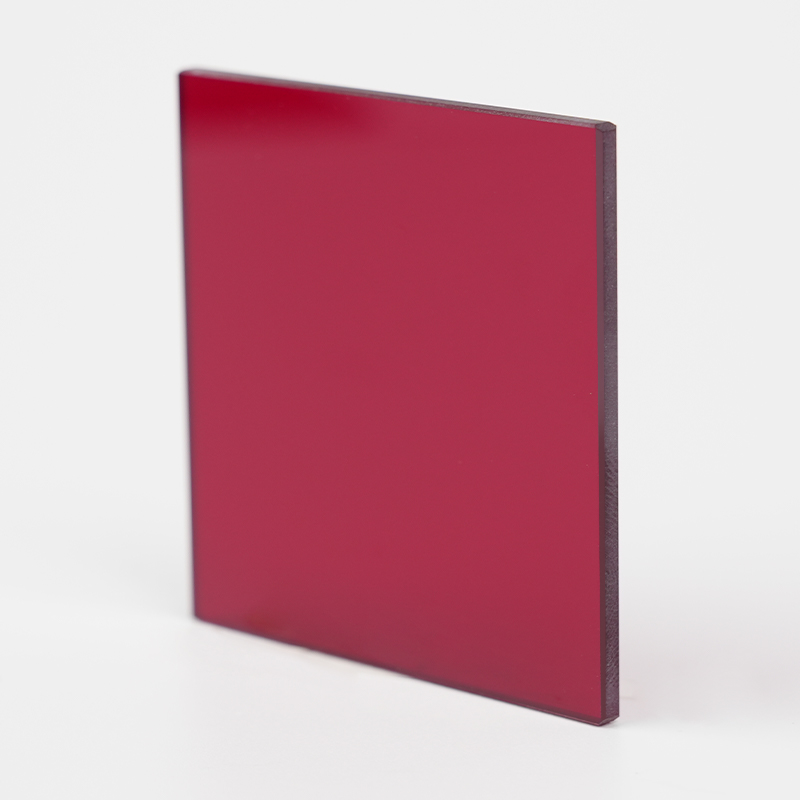

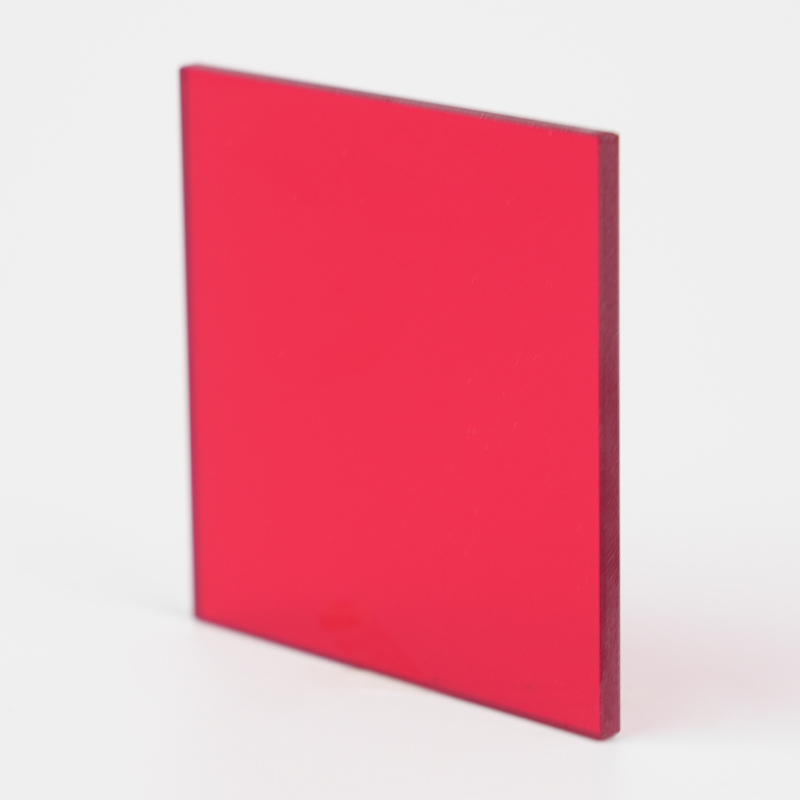

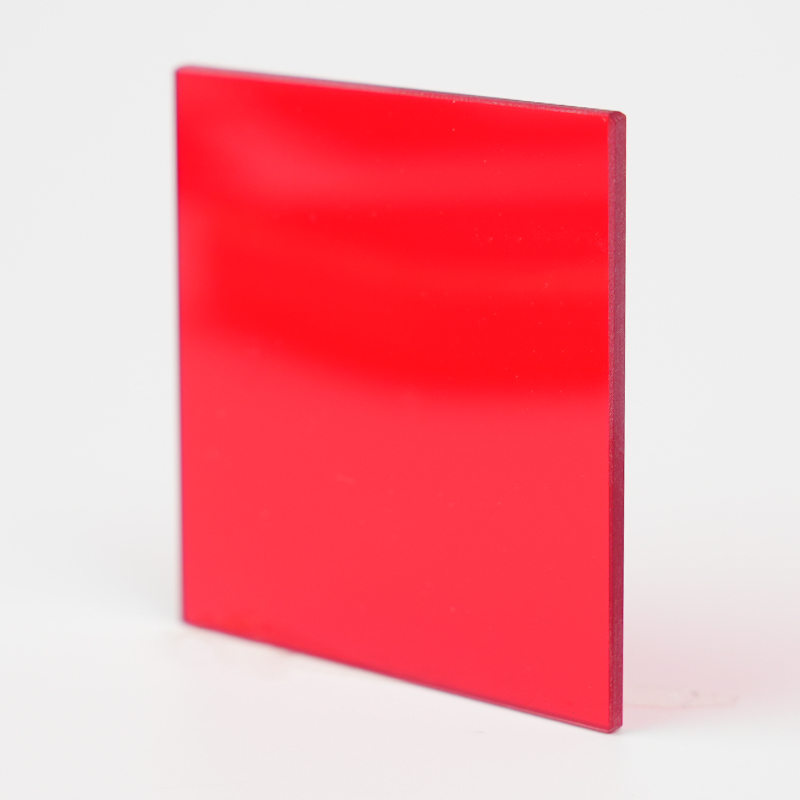

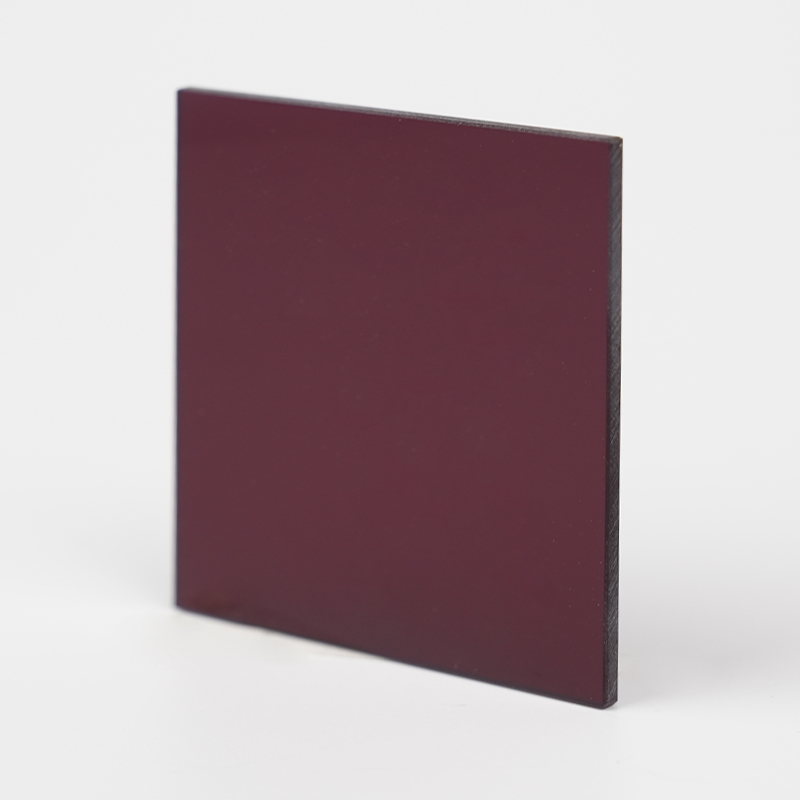

赤色カットオフガラスフィルター

赤カットガラスフィルターは、赤および長波長の光を透過させ、短波長の光（紫外線、青、緑の光など）を効果的に遮断するように特別に設計された光学フィルターです。これらのフィルターは通常赤色で表示され、画像処理、光学実験、色強調、レーザー技術などのさまざまな分野で広く使用されており、高精度の波長選択フィルターを提供し、スペクトル出力を最適化します。

製品パラメータ

1. 特徴

番号	厚さ(mm)	A[2856k]			D65			化学的安定性		ND	α×10-7 (℃)	ガラス転移温度(℃)	TS(℃)	S
番号	厚さ(mm)	x	y	Y	x	y	Y	DA	DW	ND	α×10-7 (℃)	ガラス転移温度(℃)	TS(℃)	S
HB600	2	0.68	0.319	27	0.675	0.325	16.5	1	2	1.523	103	527	605	2.64
HB610	2	0.695	0.305	18.4	0.69	0.31	10.7	1	2	1.523	103	527	605	2.64
HB630	2	0.713	0.287	10.4	0.711	0.289	5.5	1	2	1.523	103	527	605	2.64
HB640	2	0.724	0.276	5	0.723	0.277	2.4	1	2	1.523	103	527	605	2.64
HB650	2	0.728	0.272	3.2	0.728	0.272	1.5	1	2	1.523	103	527	605	2.64
HB670	2	0.731	0.269	1.1	0.73	0.27	0.5	1	2	1.523	103	527	605	2.64
HB685	2	0.734	0.266	0.3	0.734	0.266	0.1	1	2	1.523	103	527	605	2.64
HB700	2	0.735	0.265	0	0.735	0.265	0	1	2	1.523	111	534	592	2.64
HB720	2							5	4	1.532	111	534	592	2.77

2. 技術的要件

番号	厚さ(mm)	Atj(nm)	A0(nm)	TAO(%)	K
HB600	2	600±10	680	≧88.7	≥1.2
HB610	2	610±10	680	≧88.7	≥1.2
HB630	2	630±10	700	≧88.7	≥1.2
HB640	2	640±10	720	≧88.7	≥1.2
HB650	2	650±10	720	≧87.5	≥1.0
HB670	2	670±10	750	≧87.5	≥1.0
HB685	2	685±10	800	≧83.6	≧0.8
HB700	2	700±10	800	≧79.8	≧0.8
HB720	3	720±10	800	80以上	≧0.8

3. バブル、フリンジ、ストレスレベル

番号	バブル	ストライプ	ストレス
HB600	CB	3C	3
HB610	CB	3C	3
HB630	CB	3C	3
HB640	CB	3C	3
HB650	CB	3C	3
HB670	CB	3C	3
HB685	CB	3C	3
HB700	CB	3C	3
HB720	CB	4	3

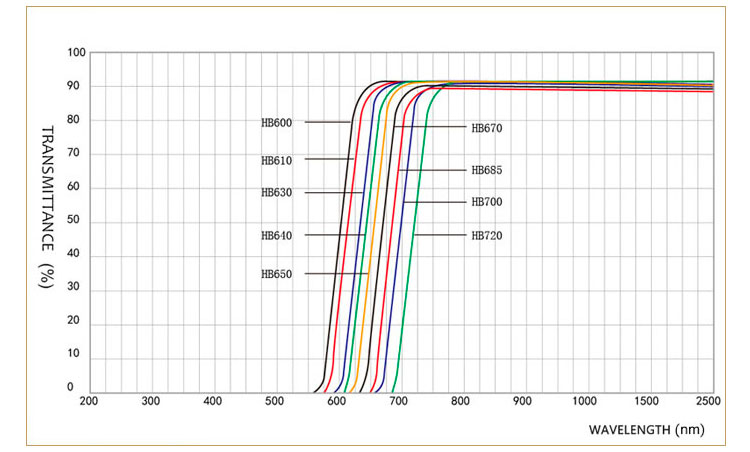

4. スペクトル

無色の光学ガラスとは何ですか?プロパティ、タイプ、およびアプリケーション
23 Sep, 2026
とは何ですか無色の光学ガラス無色の光学ガラスは、最小限の吸収で可視光を透過し、色の色合いがほとんどなく、屈折挙動が厳密に制御されるように配合された精密光学材料です。主に構造的または装飾的な目的で製造される通常のガラスとは異なり、無色の光学ガラスは、ガラスを通過する光が予測可能かつ再現可能な方法で曲がり、進むように設計されています。この予測可能性により、...
続きを読む
ガラスのカット方法: エッジの切り込み、割り方、仕上げの完全ガイド
16 Sep, 2026
写真フレームの交換用窓ガラスの幅が 3 mm すぎるとします。フロートガラスの棚にコーナーブラケット用のノッチが必要な場合や、窯のドアに透明な観察窓が必要な場合を考えてください。 3 つの作業はすべて同じ答えを持っています。表面に傷を付けて、きれいに壊します。ガラスは木やプラスチックのように切断されません。鋸刃を使用すると、エッジが欠けて応力が充満し、カッターナイフでは制御された亀裂を...
続きを読む
溶融石英ガラス: 特性、用途、購入ガイド |南通襄陽
09 Sep, 2026
フォトニクスアセンブリのポンプレーザーウィンドウが、200,000 回の熱サイクル後に故障しました。故障報告書は、ホウケイ酸窓におけるナトリウムの移動と失透を指摘しています。これは、通常のガラスが深紫外または高温の光学システムで使用される場合に繰り返し発生する問題です。溶融石英ガラスはそのような故障はしません。これは本質的に非晶質の純粋なシリカ (SiO2) であり、その連続的な...
続きを読む
Borosilicate Glass Properties Explained: Thermal, Chemical and Optical Performance
02 Sep, 2026
実験室技術者が濃酸溶液を加熱するためにビーカーに手を伸ばすとき、または光学技術者が精密レンズ用の基板を選択するとき、選択は 1 つの材料、つまりホウケイ酸ガラスに行き着くことがよくあります。その評判は、低熱膨張、高い耐薬品性、優れた光透過性の組み合わせによって築かれています。これらの特性は理論上のものではありません。これらは、ガラスが熱衝撃に耐えるか、強力な化学物質による腐食に耐えるか...
続きを読む
