無色の光学ガラスは何に使用されますか?

無色の光学ガラス は、精密科学機器や医療画像システムから、民生用カメラ、防衛光学機器、建築用ガラスに至るまで、非常に幅広い業界で使用されています。 その特徴は、選択的な吸収や着色が事実上なく、可視光の非常に高い透過率であり、光を最大限の忠実度で導波、集束、分割、またはフィルタリングする必要がある場合の基礎材料となります。標準的な窓ガラスとは異なり、無色の光学ガラスは、正確な屈折率仕様、超低内部気泡含有量、およびナノメートル単位で測定される表面平坦度公差に合わせて設計されています。

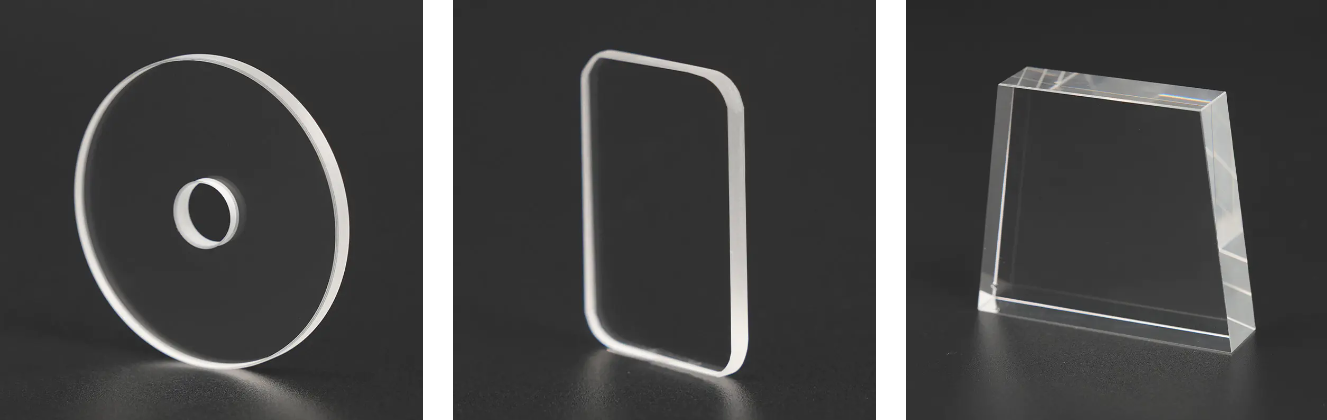

この用語は、正確に配合された一連のガラス タイプをカバーします。 光学クラウンガラス 、ホウケイ酸塩バリアント、および高純度石英ガラス - それぞれが特定の波長範囲、環境条件、機械的要件に合わせて最適化されています。どのタイプがどの用途に適しているかを理解することは、光学アセンブリを扱うエンジニア、調達スペシャリスト、システム設計者にとって不可欠です。

無色の光学ガラスは普通のガラスと何が違うのか

工業用フロートガラスと精密光学ガラスの違いは、単に明確さの問題ではなく、根本的に異なる製造哲学、原材料の純度基準、製造後のテストプロトコルを反映しています。 高透過率光学ガラス の可視光線透過率を達成 1面あたり92%以上 一方、標準的なフロートガラスは、酸化鉄の含有量と表面の欠陥により、通常 80 ～ 87% しか透過しません。

精密光学ガラスの主な差別化特性は次のとおりです。

• 屈折率均一性: 高級材料では単一ブランク全体のばらつきが±1×10⁻⁵以上に抑えられています
• バブルと包含クラス: ISO10110 規格に従ってカウントおよび分類されます。グレード 0 では、目に見える介在物が実質的にゼロであることが許可されます。
• 脈理グレード: 波面を歪ませるガラスの均質性縞模様の測定。光学グレードのガラスターゲットクラスA (検出可能な脈理なし)
• 応力複屈折: 製造時の残留応力は 10 nm/cm 未満でアニールされ、分極アーチファクトを防止します
• 表面品質: 精密表面の MIL-PRF-13830B に従って 10-5 または 20-10 として表されるスクラッチ-ディグ仕様

上のグラフは、精密光学ガラス グレードと標準的な建築用ガラスの間の大きな透過率のギャップを示しています。たとえ 透過率が10～15%向上 これは、画像のコントラスト、センサーの信号対雑音比、システム効率の測定可能な向上に直接変換され、フォトンクリティカルなアプリケーションにおいて精密光学ガラスがより高い材料仕様を必要とする理由を説明しています。複数要素の光学システムでは、5 つまたは 10 個のレンズ要素にわたる面ごとの透過率損失の累積的な影響により、この違いが動作上重要になります。

産業別の無色光学ガラスの主な用途

精密光学ガラス 制御された光の操作を必要とする事実上すべてのシステムの基本的な材料として機能します。その用途は医療から航空宇宙まで幅広い業界に及び、それぞれの状況で使用される特定のガラスの種類は、その用途の固有の波長、環境、機械的要求に適合するように選択されます。

医療および科学機器

顕微鏡、内視鏡、眼科機器、フローサイトメトリーなどの医療画像処理では、無色の光学ガラスは、滅菌条件、熱サイクル、洗浄剤への曝露下で一貫した光学性能を発揮する必要があります。 D263T 無色光学ガラス は、厳しい厚さ公差で製造された薄いホウケイ酸ガラスで、顕微鏡のスライド カバー ガラスやマイクロ流体診断装置の窓材として広く使用されています。自家蛍光が低いため、背景光によって測定信号が見えにくくなる蛍光顕微鏡用途には不可欠です。

生化学分析装置は、から作られた光学セルに依存しています。 高透過率光学ガラス 紫外線-可視波長範囲にわたるサンプルの吸光度を測定します。臨床化学分析装置における 0.005 AU の 1 つの吸光度測定誤差は、診断エラーにつながる可能性があります。つまり、材料の透過率の一貫性と内部欠陥がないことが、患者の安全性の結果に直接関係していることを意味します。

写真、映画、消費者向け光学機器

カメラ レンズ、望遠鏡の対物レンズ、双眼プリズム システム、およびプロジェクター光学系は、最も多く使用されているアプリケーションの 1 つです。 透明な光学レンズガラス . K9（BK7）無色光学ガラス 屈折率1.5168、アッベ数64.17のホウケイ酸クラウンガラスは、おそらく世界で最も広く使用されている光学ガラスであり、スマートフォンのレンズモジュールから研究グレードの顕微鏡対物レンズやレーザービームエキスパンダーに至るまで、あらゆるものに使用されています。

プリズム無色光学ガラス このコンポーネントは、双眼鏡、距離計、分光計において重要であり、ポロまたはダハプリズム構成により、完全な画質を維持しながら光路を折り畳むことができます。材料は脈理含有量が極めて低い必要があります。ガラス内に不均一性があると、高倍率で画像の鮮明度が低下して見える波面の歪みが生じます。

防衛、航空宇宙、監視光学

軍用および航空宇宙用の光学システムでは、無色光学ガラスに最も厳しい仕様が課せられます。これには、極端な温度範囲 (-60°C ～ 120°C) での性能、湿気、砂、菌類の攻撃に対する耐性、振動や衝撃荷重下での寸法安定性が求められます。熱画像システム、レーザー距離計、暗視装置、ミサイル誘導シーカーウィンドウはすべて、MIL-SPEC 規格を満たす特殊な光学ガラスを採用しています。 無色の石英光学ガラス 熱膨張と放射線耐性が無視できるため、紫外線を透過する軍事用途で特に好まれています。

半導体フォトリソグラフィーとエレクトロニクス

半導体製造におけるフォトマスク基板、ウェーハ検査光学系、および UV 露光システムには、 精密光学ガラス 優れた UV 透過率とほぼゼロの熱膨張係数 (CTE) を備えています。深紫外リソグラフィーで使用される 193nm の ArF エキシマ レーザー波長では、無色の石英光学ガラスの最高純度の形態である合成石英ガラスのみが適切な透過率と放射線耐性を提供します。レチクルブランク全体の CTE の不均一性がたとえ軽微であっても、熱サイクル中にフィーチャの位置がシフトし、サブナノメートルスケールでの線幅制御の失敗の原因となります。

無色光学ガラスの業界需要分布

精密光学ガラスの世界的な需要は業界全体に不均等に分布しており、家庭用電化製品とイメージングが最大の量のセグメントを占め、防衛/航空宇宙がキログラム当たりの価値の最も高いセグメントを占めています。この分布を理解することは、メーカーとバイヤーが仕様要件とサプライチェーンの優先順位を予測するのに役立ちます。

スマートフォンのカメラ、AR/VR ヘッドセットの光学系、ラップトップの Web カメラ モジュールなどの家庭用電化製品が、ほぼ 世界の無色光学ガラス需要の量ベースで 38% 高性能画像システムの絶え間ない小型化によって推進されています。医療および科学部門が 22% で続き、これは診断、ゲノミクス機器、およびポイントオブケア検査装置の着実な成長を反映しています。防衛および半導体セグメントは、量的には小さいものの、エンジニアリング仕様と品質要件が不釣り合いに高く、標準的なカタログ製品では入手できないカスタマイズされたガラス組成が含まれることがよくあります。

無色の光学ガラスの種類とその具体的な使用例

すべての無色の光学ガラスが交換できるわけではありません。各配合物は、特定の用途に適した屈折率、分散、熱特性、化学的耐久性、加工性の独自の組み合わせを備えています。以下は主なタイプの比較概要です。

正しいタイプを選択することは、単にパフォーマンス上の決定ではなく、経済的な決定でもあります。 無色の石英光学ガラス 比類のない UV 性能と熱安定性を備えていますが、K9 ガラスよりも機械加工が大幅に難しく、ダイヤモンド工具と長時間の研磨サイクルが必要です。 UV 性能が必要とされない可視光アプリケーションの場合、K9 または B270 ガラスは通常、より低い製造コストとより短いリードタイムで同等の光学品質を実現します。

光学クラウンガラスとレンズ設計におけるその役割

光学クラウンガラス 比較的低い屈折率 (nd < 1.60) と低分散 (アッベ数 > 55) の組み合わせによって定義され、色消しダブレット レンズ設計の根幹を成しています。クラウンガラスは、接合ダブレット構成でフリントガラス（より高い屈折率、より高い分散）と組み合わせると、色収差を補正します。色収差とは、単純なレンズが異なる波長の光を異なる点に集束させ、画像に色にじみを引き起こす傾向があることです。

18 世紀に初めて実証された色消しダブレット原理は、今日でもライフルスコープやカメラの望遠レンズから天文屈折装置や産業用マシンビジョンシステムに至るまで、あらゆるものに積極的に使用されています。 K9 ガラスは、これらのシステムの多くで光学クラウン ガラスとして機能し、より重いフリント ガラスと組み合わせることで、より特殊な種類のガラスを使用することなく、必要な色補正を実現します。

上記の透過率曲線は、ガラスの種類間の明確な違いを明らかにしています。 無色の石英光学ガラス 約 200nm の深紫外から 2,500nm の中赤外まで 80% 以上の透過率を維持し、真の広帯域唯一のオプションとなります。 K9 および B270 光学ガラスは、可視領域 (380 ～ 780nm) では優れていますが、約 330nm 未満では不透明になります。光線療法装置、UV 分光分析、半導体露光ツールなどの UV ベースのアプリケーションからは除外されます。システム設計者にとって、このスペクトル選択性は、ガラス成分を指定する際の屈折率と同じくらい重要な特性です。

新たなアプリケーション: 自動車、AR/VR、太陽光発電

従来の光学を超えて、 無色の光学ガラス は、世界のガラス業界全体の需要パターンを再形成する次世代技術プラットフォームの中心となりつつあります。

車載用LiDARおよびADAS光学機器

自動運転車および半自動運転車は、主に 905nm および 1550nm の波長で動作する LiDAR (光検出および測距) センサーを使用します。これらのシステムの保護窓と集光光学系には、優れた NIR 透過率、自動車の温度サイクル (-40°C ～ 105°C) に対する耐性、および道路の破片に耐える高い表面硬度を備えたガラスが必要です。 無色のホウケイ酸光学ガラス AR コーティングされた K9 ガラスと AR コーティングされた K9 ガラスはどちらもこの用途で積極的に評価されており、自動車用光学ガラス市場は 2030 年まで 18 ～ 22% の CAGR .

拡張現実および仮想現実導波管

AR ヘッドセットの導波路光学系 (投影された画像を内部全反射によって目に導く薄いガラス プレート) には、1.75 を超える屈折率、大きなプレート全体で極めて均一な厚さ、および優れた表面平坦性を備えたガラスが必要です。これにより、標準的な無色の光学ガラスを超えて特殊な高屈折率配合が可能になりますが、エントリーレベルの AR アプリケーションで使用される導波路基板ガラスは依然として、厳しい厚さと平坦性の要件を満たす精密クラウン ガラスのバリアントに依存しています。

太陽光発電および太陽光集光ガラス

超白色無色光学ガラス 酸化鉄含有量が 0.01% 未満で製造されたこのガラスは、高効率ソーラー パネルおよび集中太陽光発電 (CSP) レンズ アレイのカバー ガラスとして使用されます。標準的なソーラーガラスは、入射光の約 91% を透過します。超白色の光学グレードのガラスがこれを押し上げます 93～94% これは、大規模な太陽光発電施設における測定可能なエネルギー収量の増加に相当します。業界は以上の消費をすると推定されています 1億2000万平方メートル 世界中で太陽光発電用途に使用される超透明ガラスを毎年生産しています。

レーダー チャートは、光学ガラスの選択における基本的なトレードオフを明確に視覚化しています。 石英ガラス 紫外線透過率、熱安定性、化学的耐久性では優れていますが、非常に硬度が高く融点が高いため、作業性とコスト効率ではスコアが低くなります。対照的に、K9 および B270 ガラスは加工性が高く、標準的な光学製造装置で精密研削、研磨、AR コーティングが可能であり、可視光イメージング アプリケーションの大部分にとって実用的な選択肢となっています。システム設計者は、技術要件と生産経済の両方に対してこれらのトレードオフを比較検討する必要があります。

精密光学ガラスの品質基準と認証

精密な光学ガラス部品を調達するには、特に医療機器、航空、防衛などの規制産業では、検証可能な品質文書が必要です。次の規格は、さまざまな市場にわたる光学ガラスの品質を管理します。

を評価するとき、 透明な光学レンズガラス 医療機器製造のサプライヤーとバイヤーは、最低要件として ISO 10110 文書化機能と ISO 9001 認証を確認する必要があります。防衛調達では、MIL-SPEC 準拠と材料ロットのトレーサビリティ要件が追加されます。太陽光発電およびエレクトロニクス用途では、3C 認証と RoHS 準拠が、下流の OEM 顧客からの標準要件としてますます高まっています。

南通襄陽光学素子有限公司について

南通襄陽光学素子有限公司 は 1996 年に設立され、江蘇省で認められたハイテク企業に成長しました。 10,000平方メートル 生産施設。プロのOEMとして 無色の光学ガラス 中国の無色光学ガラスのサプライヤーおよびODM工場である同社は、着色光学ガラス、無色光学ガラス、平板ガラスのスクリーン印刷および強化の生産および加工を専門としています。

同社の製品品質は満たしています ISO 9001-2000 製品品質基準を満たしており、3C 品質システム認証を取得しています。同社の光学部品製造部門は、紫外、可視、近赤外、赤外のスペクトル領域をカバーする 100 種類を超える着色光学ガラス製品を保有しており、光学機器、医療機器、生化学分析装置、航空、軍事システム、科学研究機関でのアプリケーションをサポートしています。

板ガラス製品部門は、深層ガラス加工、シルクスクリーン印刷、ガラス強化を専門とし、ドイツ、日本、スイスから調達した自動生産ラインと検査装置によってサポートされています。 Xiangyang は、光学ガラス部品とガラスのシルク スクリーン印刷および強化ソリューションの両方で最もプロフェッショナルなサプライヤーとなることに尽力し、OEM および ODM の要件に対応する信頼性の高いカスタマイズ機能で世界の顧客ベースにサービスを提供しています。
